01
Display
Eine der größten Herausforderungen war es, überhaupt ein geeignetes Display
für den vorhandenen Monitor zu finden. Ziel war es, die ursprüngliche
Konstruktion möglichst wenig verändern zu müssen – entsprechend eng waren
die Vorgaben bei den Abmessungen.

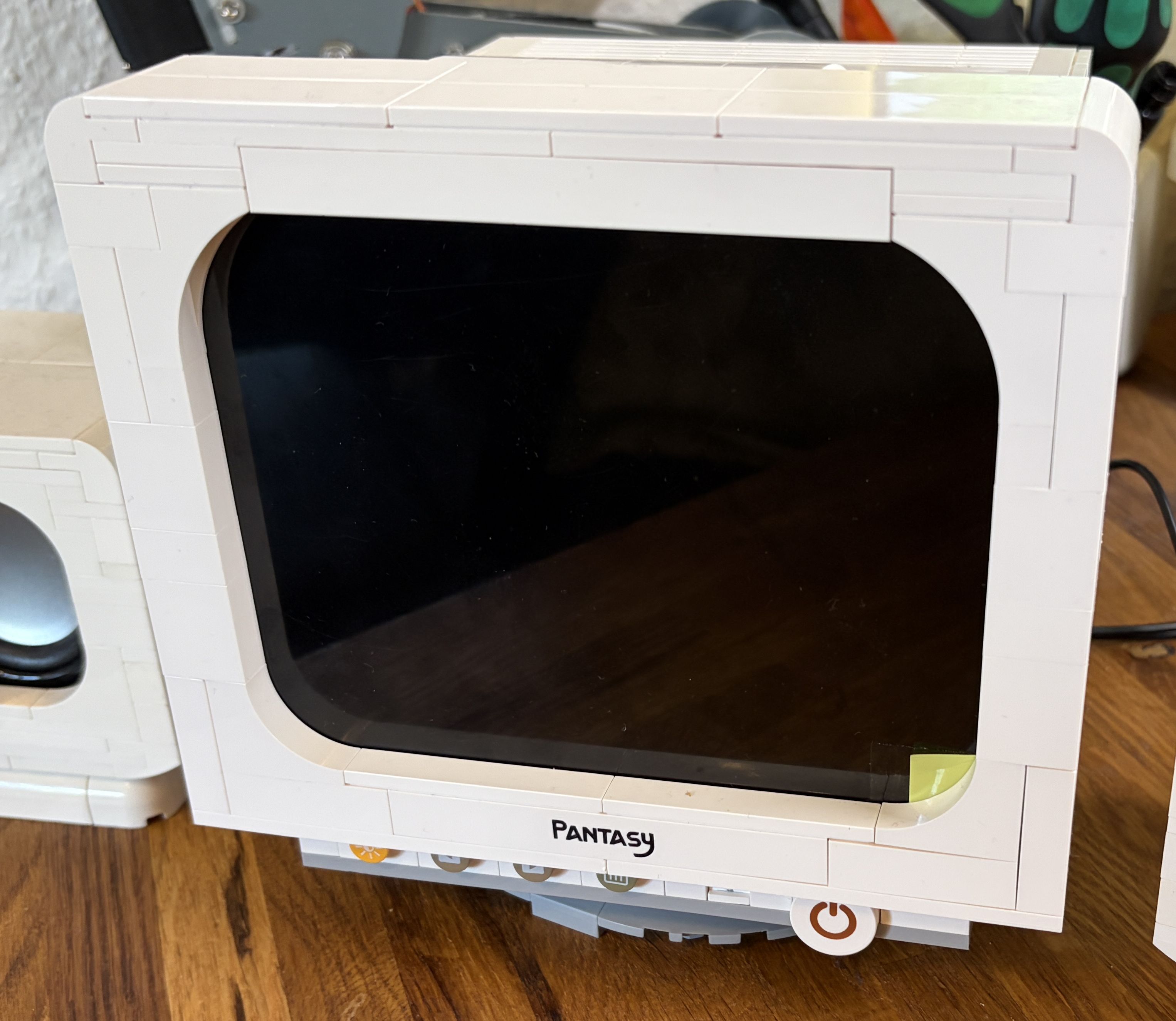

Umso erfreulicher war das Ergebnis: Das schließlich verwendete Display fügt
sich nicht nur in der Breite, sondern auch in der Höhe nahezu perfekt in
die vorhandene Öffnung ein. Dadurch entstehen praktisch keine zusätzlichen
Balken und es werden keine relevanten Bereiche des Bildes verdeckt.

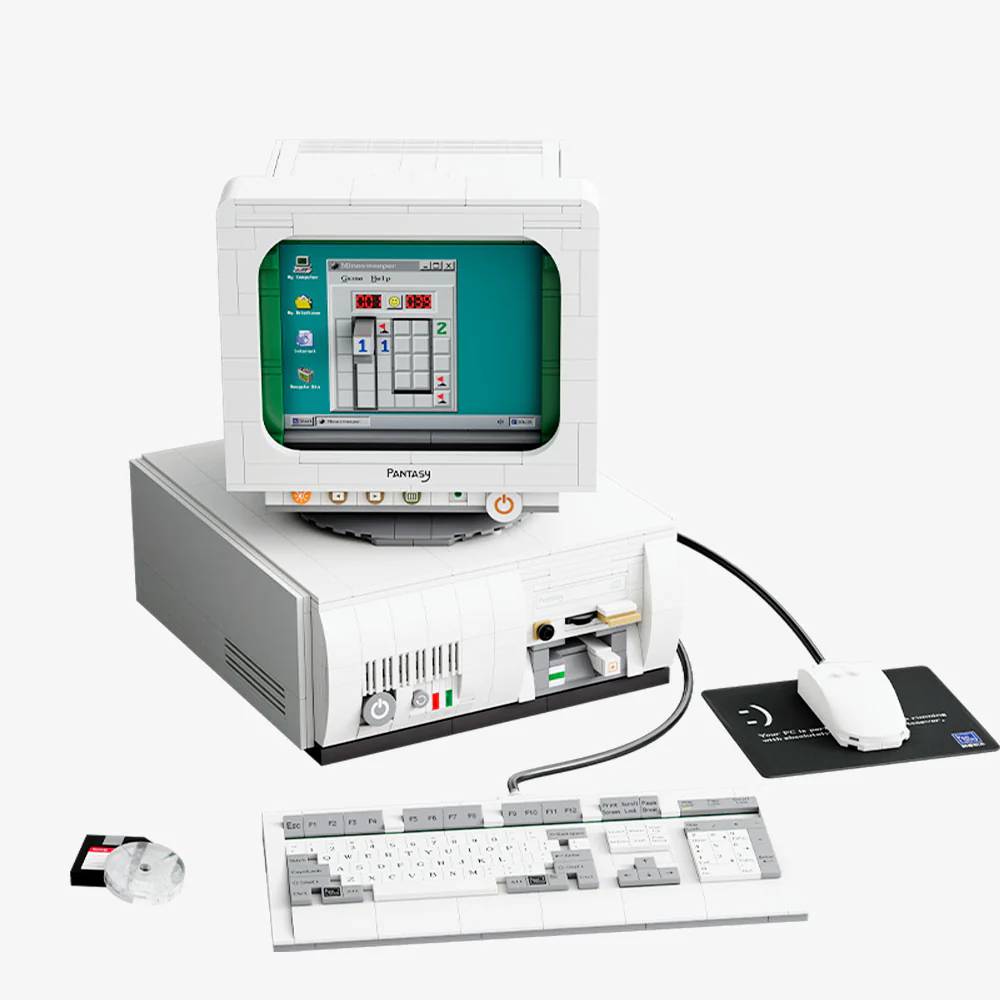

Hier zeigt sich, wie stimmig Pantasy die Proportionen des ursprünglichen
Monitors umgesetzt hat: Bei passender Breite ergibt sich auch für ein
4:3-Display ein sehr passendes Seitenverhältnis.
02
Passgenauigkeit
Dass sich ein passendes Display nahezu ohne sichtbaren Umbau in den Monitor
integrieren ließ, war ein großer Glücksfall und trägt wesentlich dazu bei,
dass das fertige System seine ursprüngliche Optik behalten konnte.

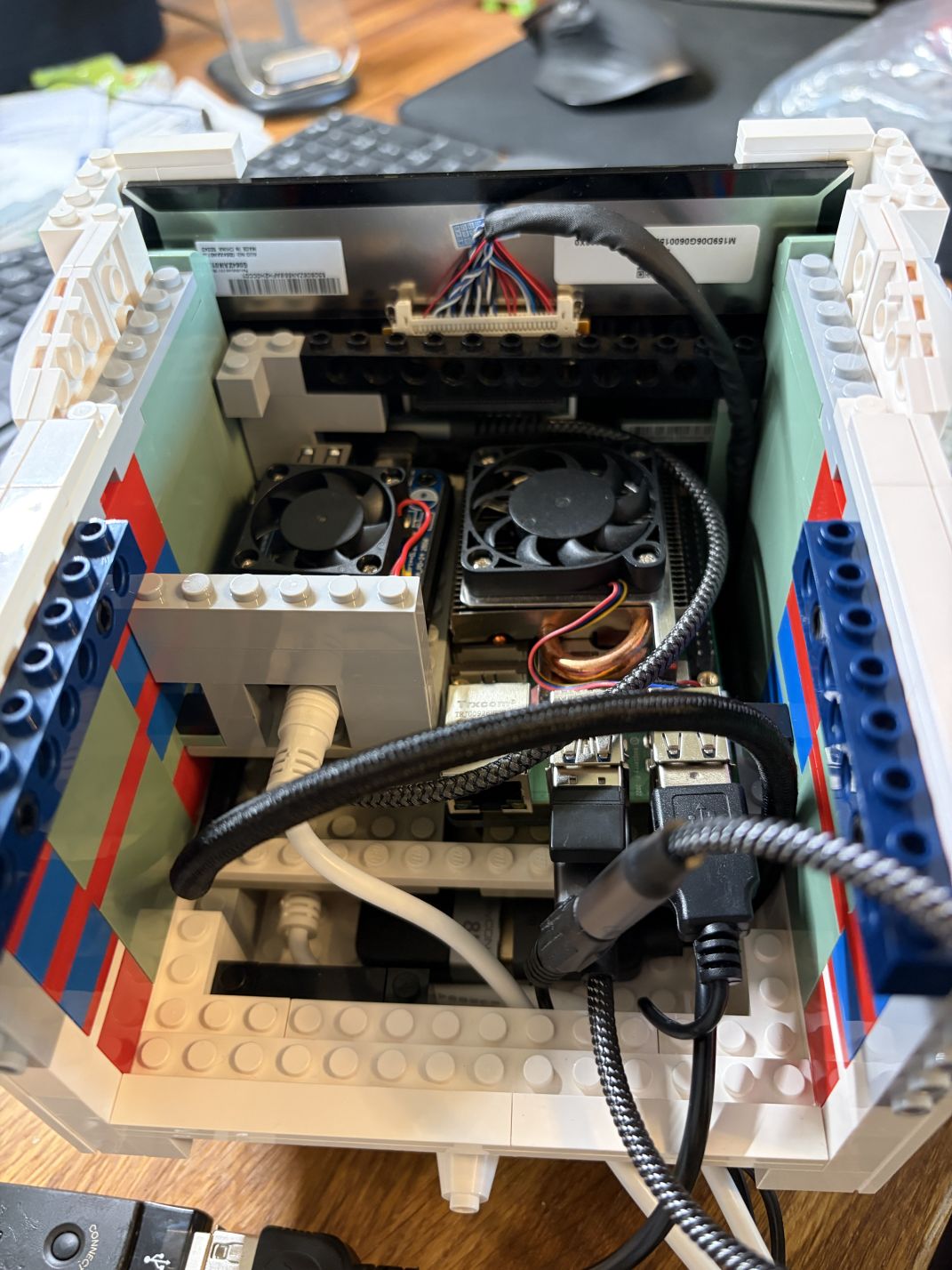

Auch beim weiteren Innenausbau ergaben sich überraschend viele passende

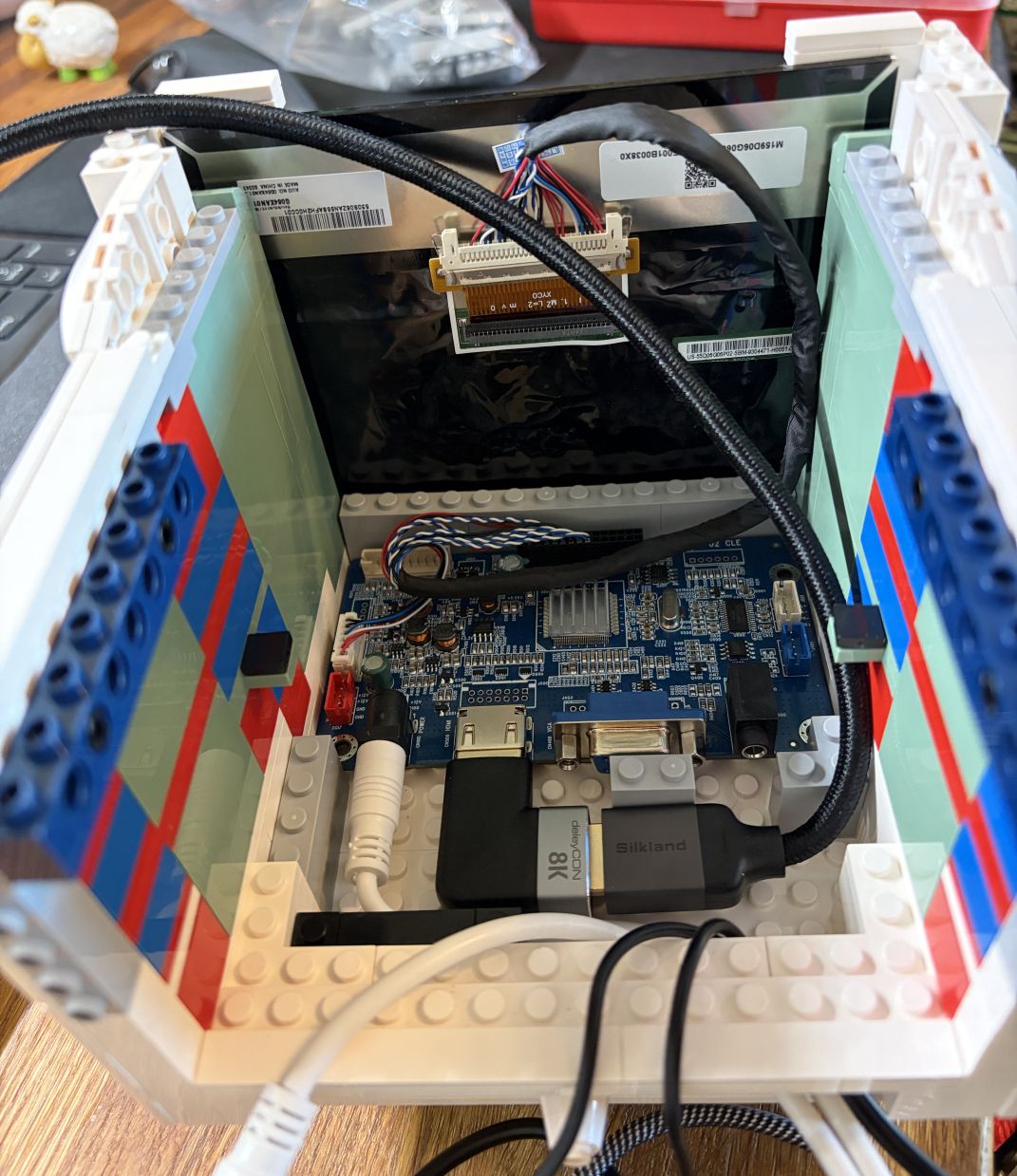

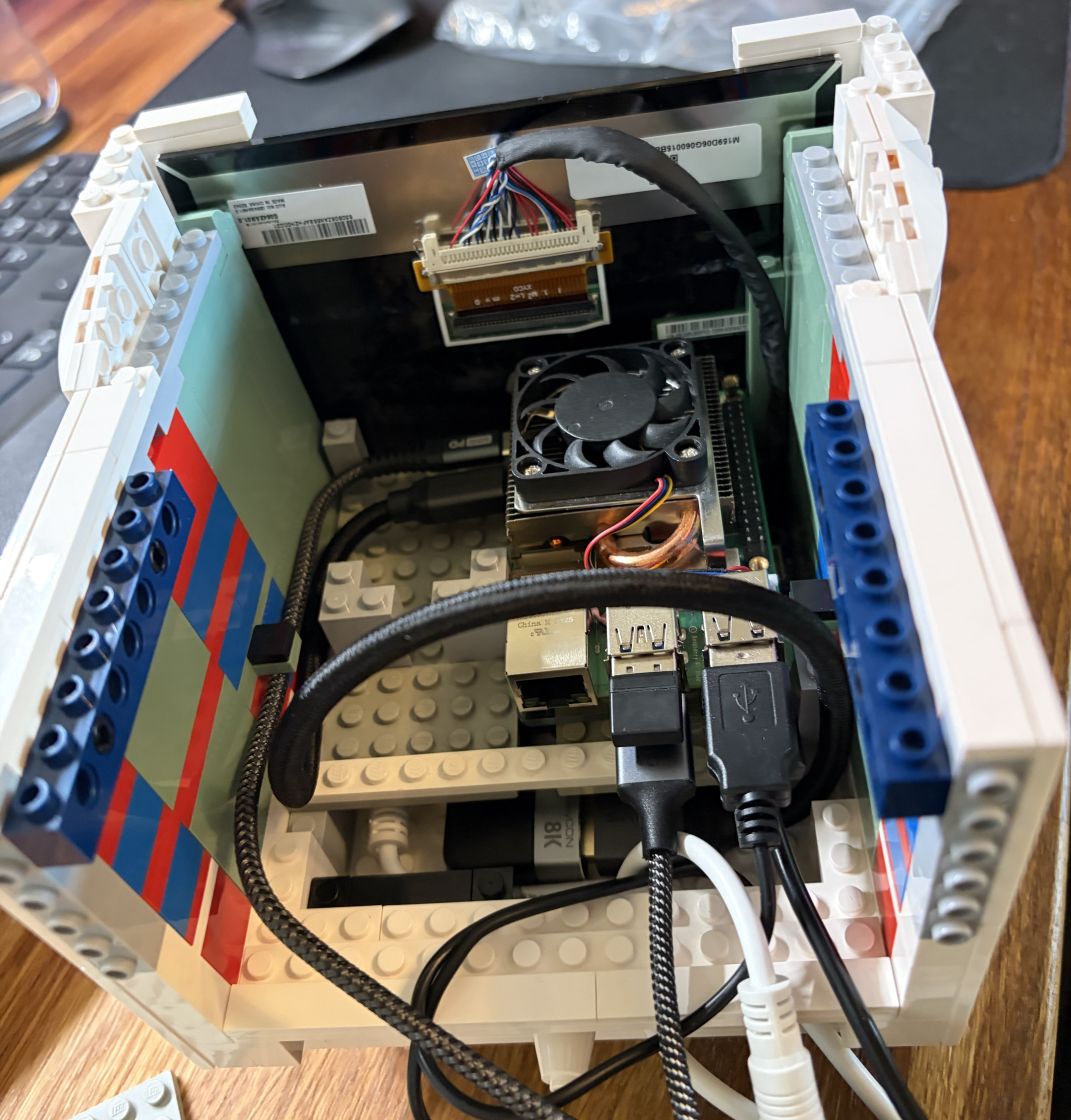

Abmessungen. Vor allem die Treiberplatine, aber auch Raspberry Pi,
Spannungsversorgung und weitere Komponenten ließen sich sehr präzise
zwischen LEGO-Steinen positionieren und fixieren.

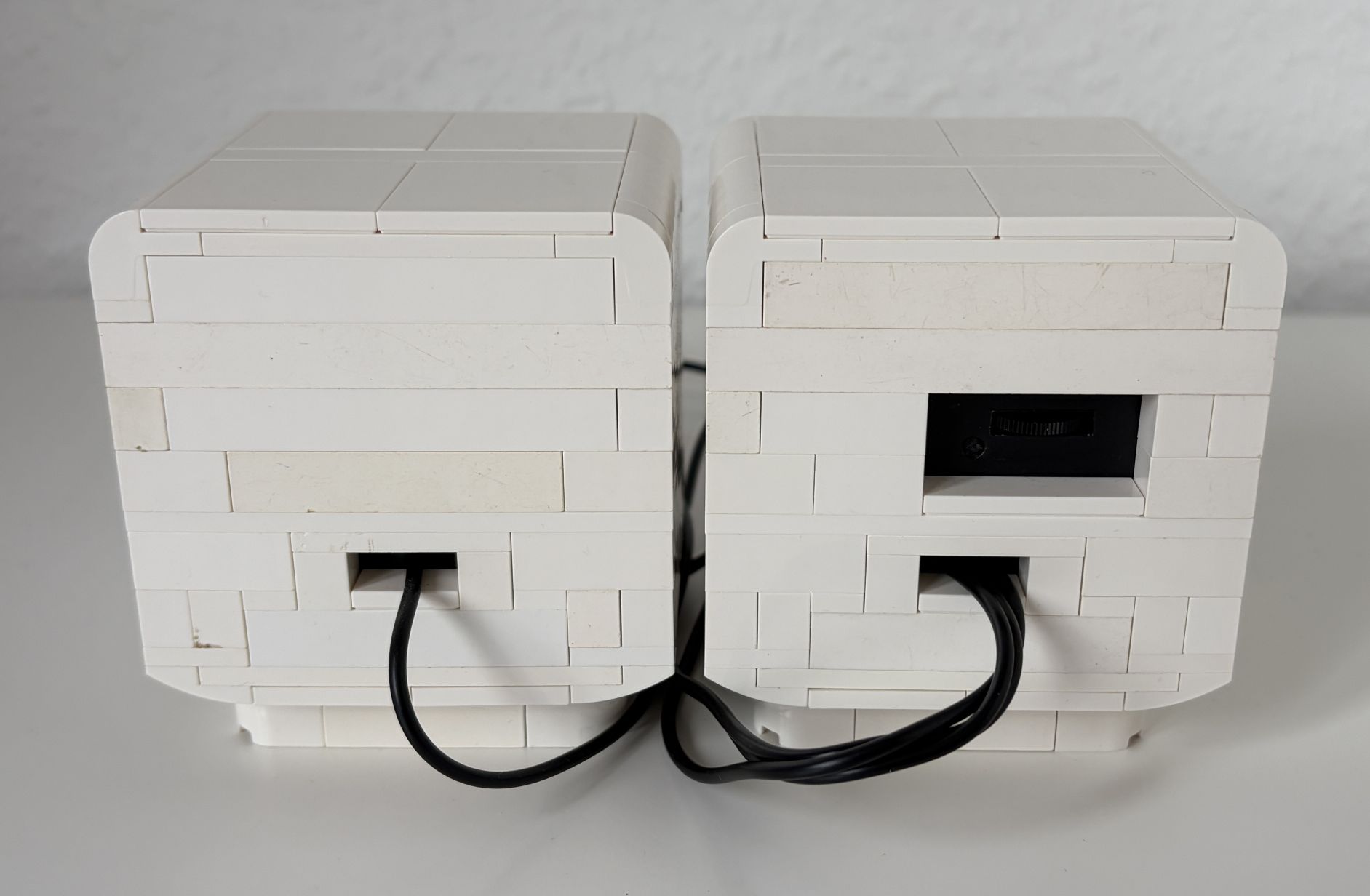

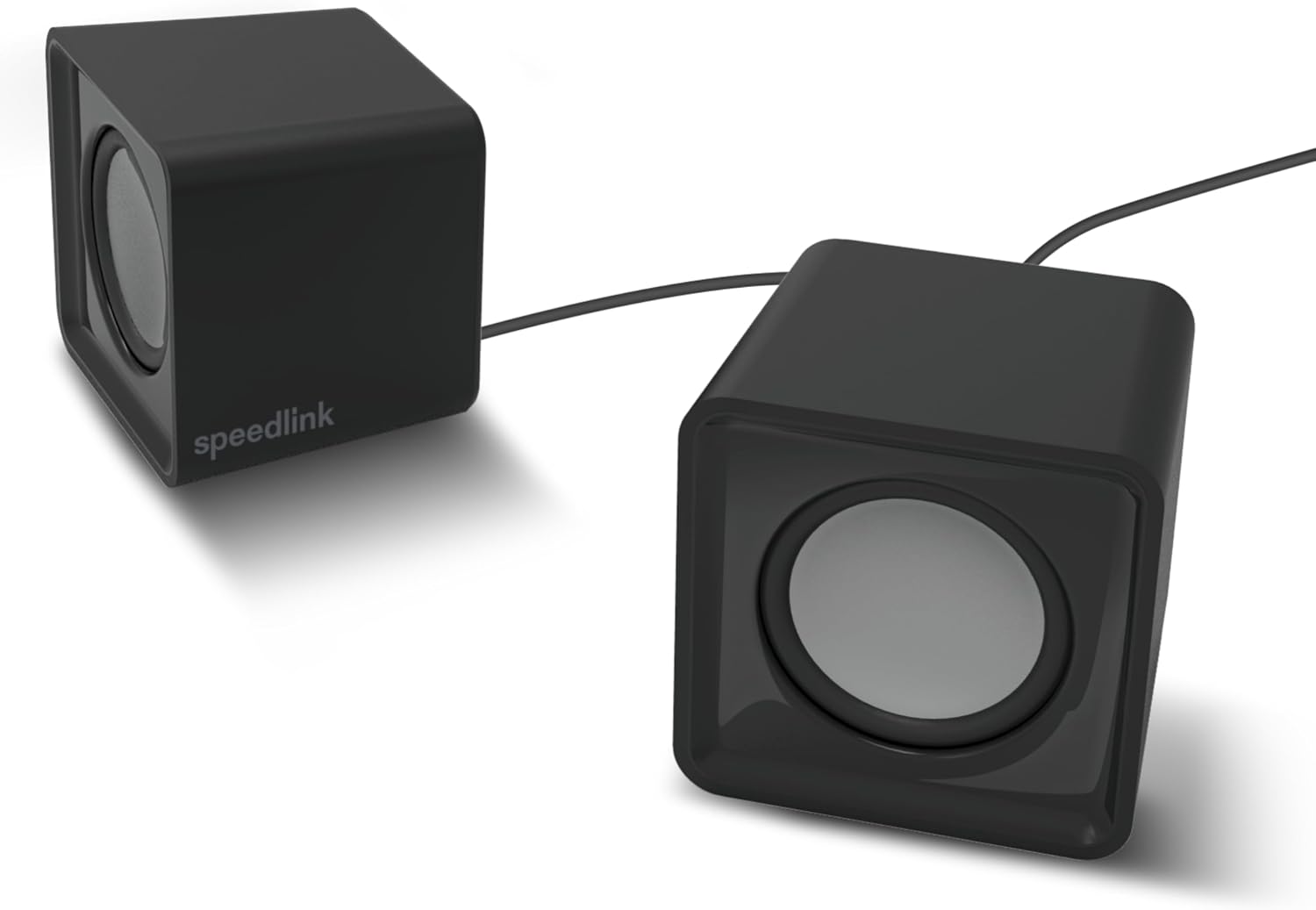

Ähnlich viel Glück gab es bei den zusätzlich gekauften USB-Lautsprechern:
Sie passen praktisch ohne Spiel in die dafür konstruierten LEGO-Gehäuse.
Viele dieser Details waren vorher kaum planbar, haben am Ende aber einen
erheblichen Anteil daran, dass der Aufbau so sauber wirkt.
03
Verkabelung
Die Zahl der Kabel, die den Monitor verlassen, konnte auf das notwendige
Minimum reduziert werden: die Spannungsversorgung sowie die Kabel zu den
beiden Lautsprechern. Damit bleibt der Aufbau auch von außen vergleichsweise
aufgeräumt und entspricht gleichzeitig recht gut dem Erscheinungsbild eines
echten Rechners dieser Zeit.

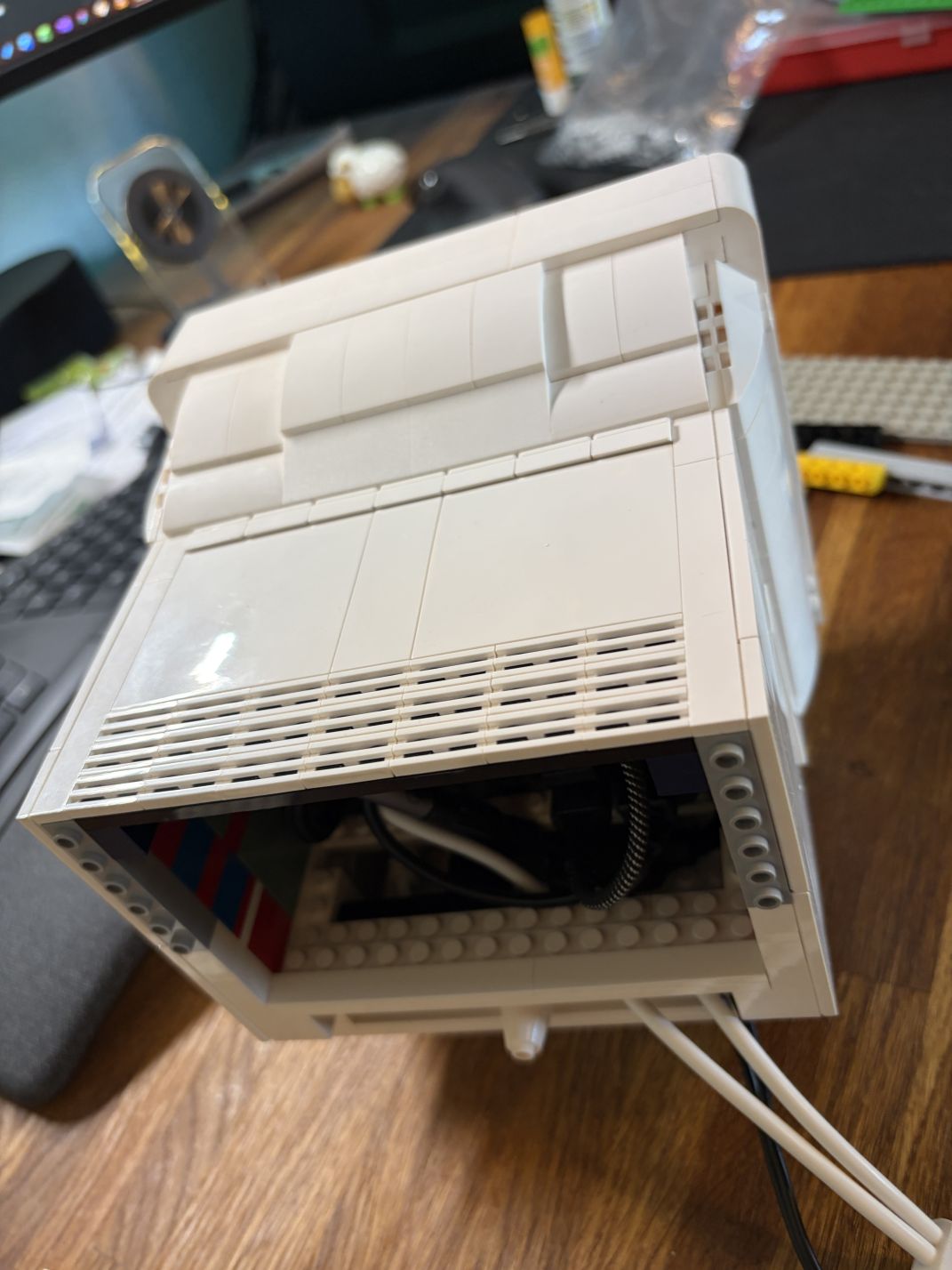

Noch nicht vollständig zufriedenstellend ist allerdings die Kabeldurchführung.
Dafür mussten einige Steine entfernt werden, sodass momentan eine einfache
rechteckige Öffnung im Gehäuse verbleibt.
Eine passgenaue Durchführung – idealerweise mit einer festen Buchse oder
einem passenden Steckverbinder – wäre hier eine der sinnvollsten späteren
Verbesserungen.
04
Lautsprecher

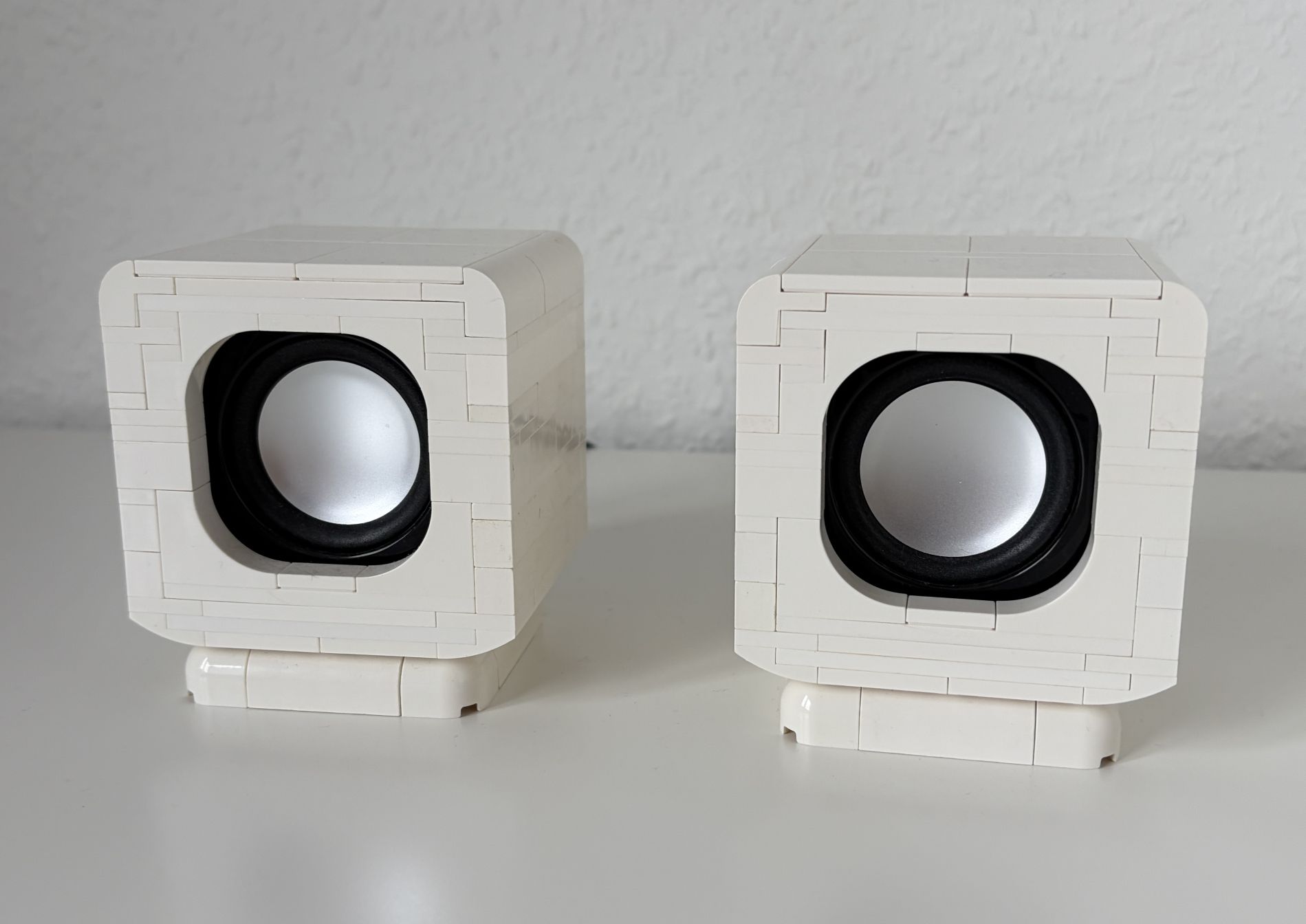

Die Gehäuse für die Lautsprecher wurden zunächst vollständig digital mit
BrickLink Studio
konstruiert. Die Software erlaubt nicht nur den virtuellen Aufbau mit
LEGO-Steinen, sondern kann daraus auch direkt Bauanleitungen erzeugen. :contentReference[oaicite:0]{index=0}
Die Teilelisten lassen sich anschließend exportieren und als Grundlage für
die Beschaffung verwenden. Geeignete Marktplätze und Shops sind beispielsweise
BrickLink,
BrickOwl
oder
Wobrick.
BrickLink und BrickOwl sind Marktplätze für einzelne LEGO-Teile und Sets;
Wobrick bietet unter anderem Bausteine für eigene MOC-Projekte an. :contentReference[oaicite:1]{index=1}
Seitdem sind mehrere weitere eigene Konstruktionen entstanden. Eine dabei
gewonnene Erfahrung wiederholt sich allerdings erstaunlich zuverlässig:
So gründlich ein Modell am Rechner geplant und die Teileliste kontrolliert
wird – nach dem ersten realen Aufbau fehlt fast immer noch irgendein Teil
oder eine kleine Änderung wird notwendig. Eine zweite Bestellung gehört
daher inzwischen fast zum normalen Entwicklungsprozess.
